3D-Vermessung und Kartierung
mit Drohne

Präzise Orthofotos, Höhenmodelle und CAD-Daten – schnell, kontaktlos und georeferenziert.

JETZT ANFRAGEN

Vermessung aus der Luft –
detailliert und genau

Mit Drohnen erzeugen wir millimetergenaue 3D-Modelle, Orthofotos und Höhenprofile – kontaktlos und effizient.
Ob Geländeaufnahme, Baustellendokumentation, Bestandsmodell oder Planungsgrundlage:
Unsere Aufnahmen lassen sich in CAD, GIS oder BIM direkt weiterverarbeiten.

Besonders bei schwer zugänglichen, großen oder sensiblen Flächen bietet die Drohne Vorteile gegenüber klassischen Messmethoden –
schneller, sicherer und großflächiger.

Unsere Leistungen

Photogrammetrische
3D-Vermessung

Flächen, Gelände, Gebäude,
Baugruben, Halden u.v.m.

Orthofotos & georeferenzierte
Karten

Messgenau entzerrt, ideal als
Planungsgrundlage oder Dokumentation

Digitale Geländemodelle (DGM) &
Höhenprofile

z. B. zur Volumenberechnung, Entwässerungsplanung,
Erdbewegung

Punktwolken
(LAS, E57, OBJ)

Für CAD, BIM, GIS
und 3D-Analyse

Lage- und Höhenreferenzierung
mit GCP / RTK

Für hohe Genauigkeit nach
geodätischem Standard

Schnittstellenberatung
für Ingenieure & Planer

Ausgabeformate und Koordinatensysteme
individuell abgestimmt

Ablauf

Zieldefinition &
Projektvorbereitung

Gemeinsam klären wir, welches Objekt/Gebiet beflogen werden soll, welches Koordinatensystem gebraucht wird und wie die Datenausgabe aussehen soll (z. B. DXF, Punktwolke, Orthofoto, PDF-Bericht etc.).

Drohnenflug
vor Ort

Das Gebiet wird automatisiert per Waypoint-Route überflogen. Je nach Bedarf in hoher Überlappung für maximale Genauigkeit (≥70 % Längs- & Querüberdeckung).

Datenverarbeitung &
Modellerstellung

Die aufgenommenen Luftbilder/Daten werden mit spezieller Software verarbeitet und zu präzisen, georeferenzierten Datensätzen umgewandelt.

Datenprüfung &
Übergabe

Die finalen Daten werden geprüft und in den gewünschten Formaten (DXF, SHP, GeoTIFF, XYZ, PDF-Bericht etc.) bereitgestellt – per Downloadlink, Web-Viewer oder Datenträger.

Anwenungsbeispiele

Airunit Agrarberechnung

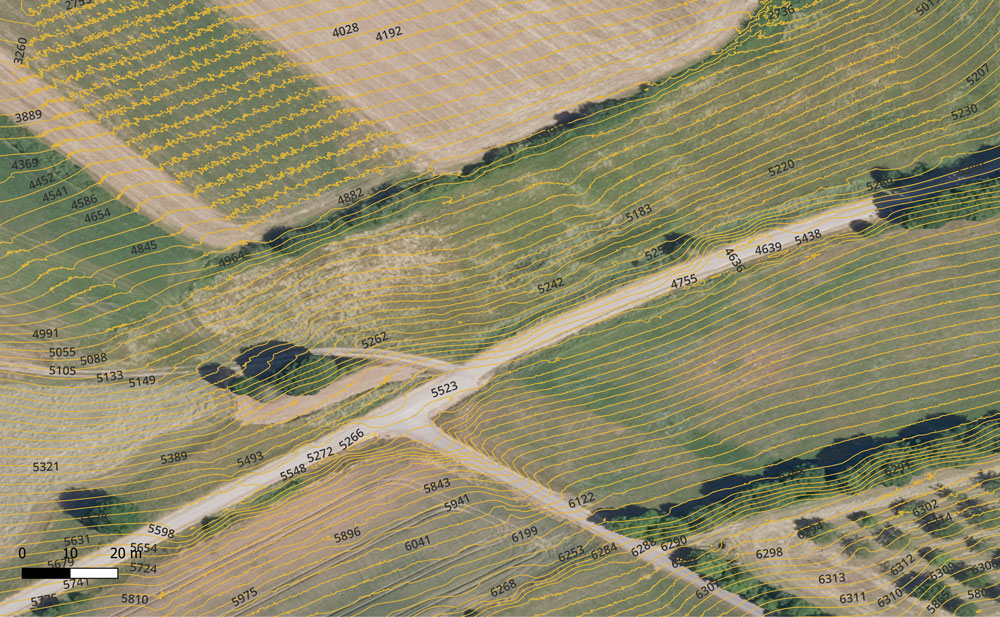

Höhenermittlung & Gefälleanalyse

Wir erzeugen Höhenlinien und Gefälleberechnungen direkt aus dem Luftbild – ideal zur Planung von Entwässerung, Erdarbeiten oder Gefällestrecken.

Die Drohne liefert hochaufgelöste Höheninformationen (z. B. 10 cm-Intervalle) über Gelände oder Vegetation.
Daraus lassen sich digitale Geländemodelle (DGM), Profilverläufe und Volumenanalysen ableiten – direkt verwendbar in CAD oder GIS.

Volumenberechnung

Anhand des digitalen Geländemodells (DGM) lässt sich exakt berechnen, wie viel Material bewegt wurde oder noch bewegt werden muss.
Das spart Aufwand bei der Abrechnung, verhindert Diskussionen mit Subunternehmern und beschleunigt die Abwicklung mit Behörden oder Bauherren.

Als Auftraggeber erhalten Sie Volumenliste + Höhenprofil + Beispielbericht (PDF).

Airunit Volumenberechnung
Airunit Dachvermessung

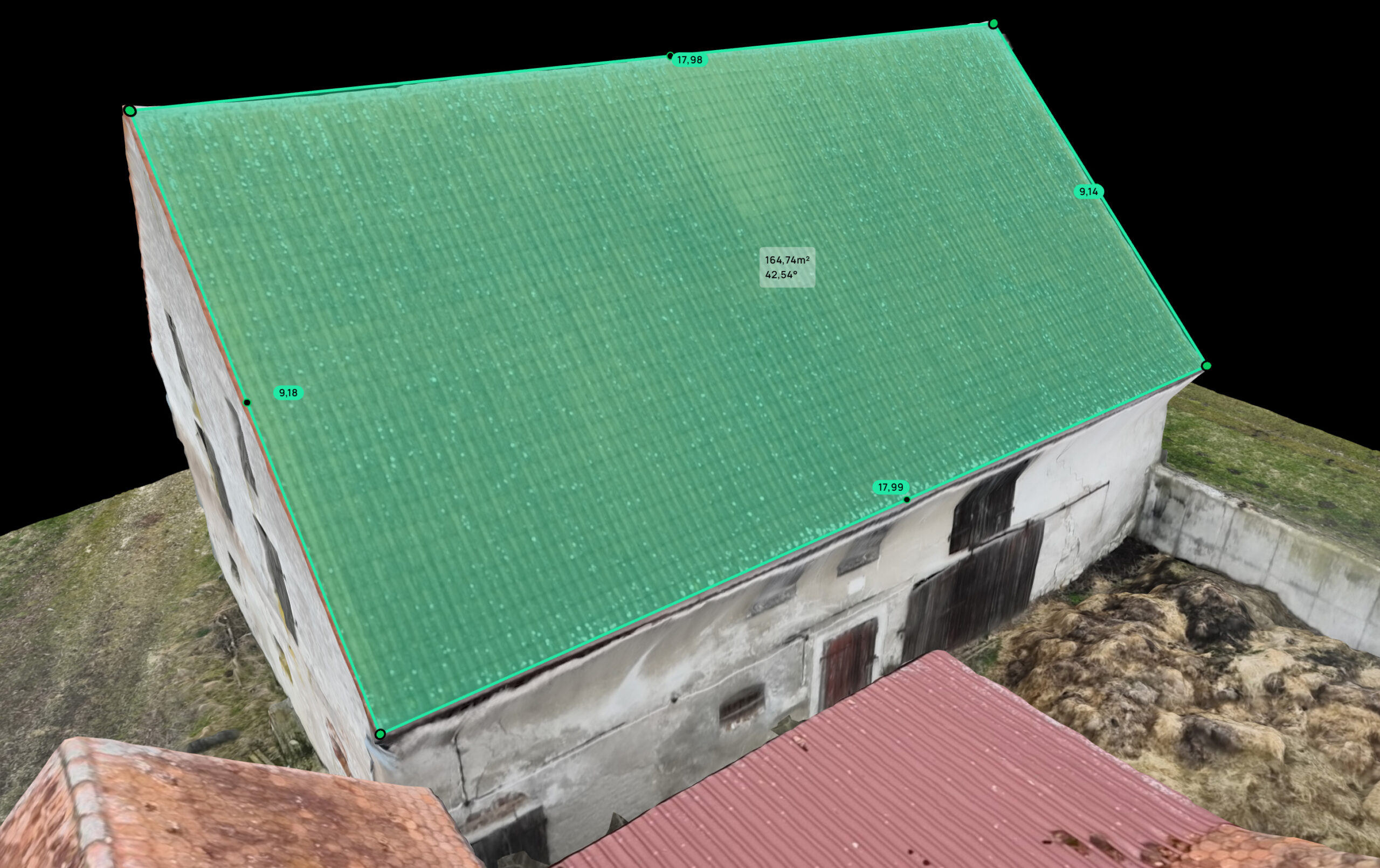

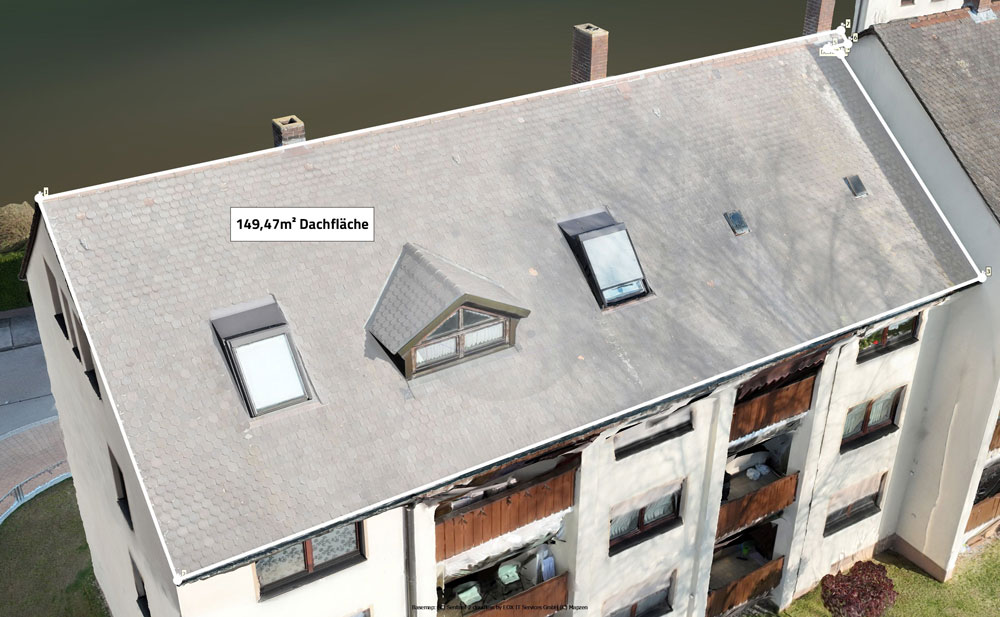

Dachvermessung für Sanierung &
PV-Planung

Per Orthofoto und 3D-Modell erfassen wir exakte Maße und Formen von Dachflächen, Gauben und Anbauten – ohne Betreten oder Gerüst.
Die Daten sind ideal für Dachdecker, Energieberater, Architekten oder Photovoltaik-Planer und lassen sich direkt in CAD oder BIM übernehmen.

Auch möglich: Prüfung von Verschattung, Orientierung und Gefälle.

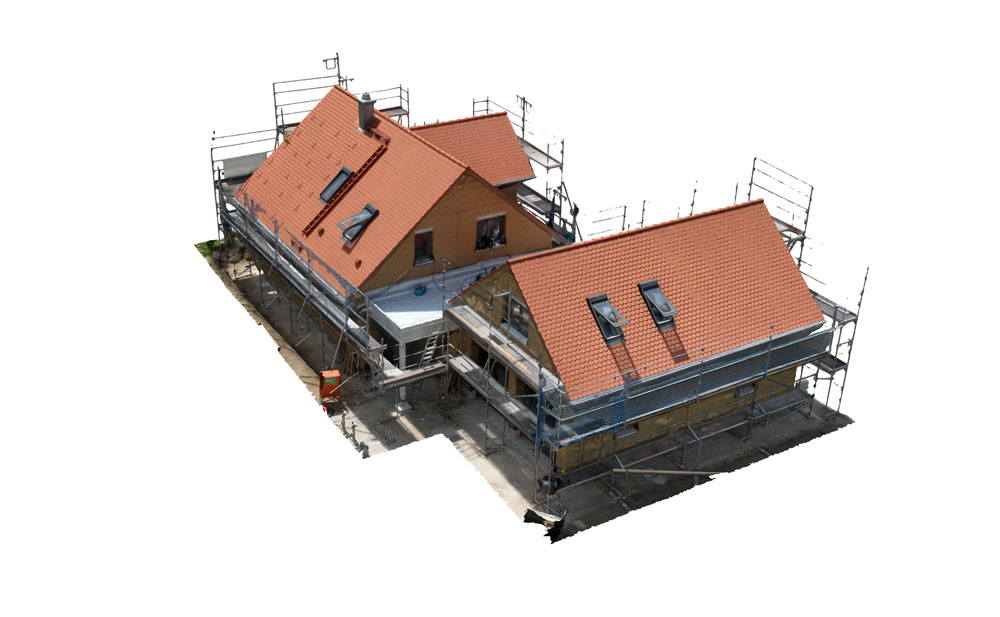

3D-Modell

Wir erstellen fotorealistische 3D-Modelle von Gebäuden, Geländen oder kompletten Baustellen.
Das Modell basiert auf hunderten georeferenzierten Bildern und ermöglicht präzise Höhenanalysen, Planung in CAD und Visualisierung für Ausschreibungen oder Bestandsdokumentation.

Auch geeignet für Planungsbesprechungen, Simulationen oder Umbauvorbereitung.

Airunit 3D Modell

Alles auf einen Blick

Typische Anwendungsbereiche

  • Bauplanung & Architektur
  • Tiefbau / Straßenbau / Erdbewegung
  • Deponien, Halden, Kiesgruben
  • Landvermessung / Kataster
  • Umweltmonitoring, Flussläufe, Rückhaltebecken
  • Archäologie / Denkmalpflege
  • Vermessung schwer zugänglicher Flächen

Ergebnisse & Datenformate

  • Orthofoto (GeoTIFF, JPEG, PNG)
  • 3D-Modell / Punktwolke (LAS, OBJ, E57)
  • Digitale Höhenmodelle (DSM / DGM)
  • Volumen- & Flächenberechnungen (z. B. m³, ha, % Gefälle)
  • DXF, DWG, SHP zur direkten Weiterverarbeitung
  • Dokumentation inkl. Flugparameter, GSD, Genauigkeit

Technik & Genauigkeit

  • RTK-/PPK-Drohnen mit geodätischer Genauigkeit (<3 cm GSD)
  • Bodenpasspunkte (GCP) auf Wunsch eingemessen
  • Kameraauflösung: 20–48 MP
  • Flugplanung über Waypoint-System
  • Software-Auswertung mit offiziell lizenzierter und branchenweit anerkannter Software
